海瑞思科技在防水性檢測儀的研發上做出了不小的突破，隨著檢測產品的多樣化，其檢測方法也因地制宜的產生改變。其中就包括在新能源汽車領域的應用，而防水性檢測儀在充電槍插座上的檢測應用也作為研究的重點之一，由于檢測產品的特殊性，常規的檢測方法已經無法滿足對充電槍插座的防水性檢測，而海瑞思科技對充電槍插座的防水性檢測也有研究，本次我們會就防水性檢測儀對充電槍插座的檢測應用進行分享。

充電槍插座的防水性檢測儀

一、充電槍插座的外形展示

1.  本次進行防水性測試的充電槍插座與連接線材為一體，前端的部分呈不規則的形狀，為了保證使用，上端兩端有幾個圓孔，且中間對接縫隙較為明顯；

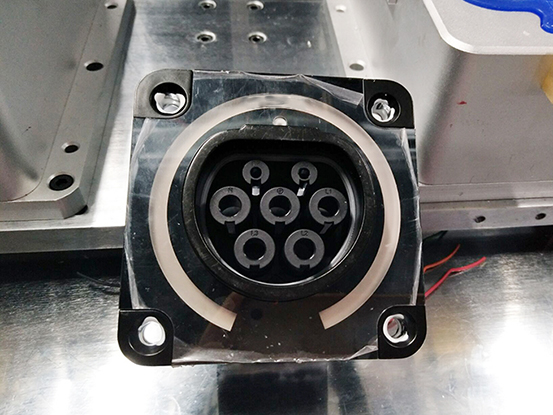

充電槍插座

2. 充電槍控制盒的整體是由兩個部分組成，上端是可供充電槍插入的托座，下端是可以使插座站立的四邊形底座，這樣的形狀對直接的防水性檢測不利，且該產品對檢測過程也有無損、精準的要求，對防水性檢測儀的要求較高。

充電槍插座

二、充電槍插座的防水性檢測過程展示

1. 針對充電槍插座的整體形狀及檢測難點，海瑞思科技準備了專門的防水性檢測儀器，該儀器是HN系列防水性檢測儀與工裝為一體的，工裝上可供兩個模具進行依次的流動性檢測，這樣在檢測時即節省時間，也可以降低手動操作的必然性；

充電槍插座防水性檢測儀工裝部分

2. 專供充電槍插座的防水性檢測模具是按照插座的整體大小進行設計的，充電槍插座后方的線材是不密封的，為了保證檢測的密封性，模具上有幾個專門放置線材的凹槽，在檢測前先將充電槍插座放進模具中，線材也可以很好的固定在凹槽上，模具上下閉合之后可以形成封閉的空間，更方便檢測；

3. 與防水性檢測儀器連接，儀器內部有一個閥島、儲氣罐等部件及我們?cè)O(shè)定好的程序，通過連接后，在檢測線材的時候，按下啟動鍵。此時，上下模具開始閉合，往模具內部充入不含雜質的干凈氣體，防水性檢測儀器的顯示屏?xí)ㄟ^(guò)模具內部氣體的飽和度進行判斷充電槍插座的防水性程度。

充電槍插座防水性檢測模具細節展示

三、使用HN系列防水性檢測儀的優勢

1、靈活性高，功能可根據需求增加刪減。

2、擴展性強，可以快速的組成多通道測試，使自動化的開發周期大大縮短。

3、分析控制系統可采用工控電腦加控制卡或者嵌入式系統等多種方式，方便MES系統的對接與實施。

4、屏幕尺寸支持定制，嵌入式系統標配7"可定制10.4"12"15"；工控電腦方式屏幕尺寸不受限制。

5、標配采用海瑞思全功能閥島，正、負兩種壓力形式和8種測試方法；可以將兩種壓力形式及五種測試方法編寫成20多種測試功能，

四、汽車充電槍插座的防水性檢測儀參數表

該版權歸海瑞思科技所有，禁止進行轉載與偽原創，如有違反后果自負。
