防水透氣膜

防水透氣膜又叫呼吸紙，是一種新型的高分子防水材料。

防水透氣膜具有其他防水材料所不具備的功能性特點——透氣，可以平衡產品內外氣壓，釋放熱量。

這就意味著不用擔心電子產品在使用過程中的內外氣壓不一樣而引起的破裂或變形。

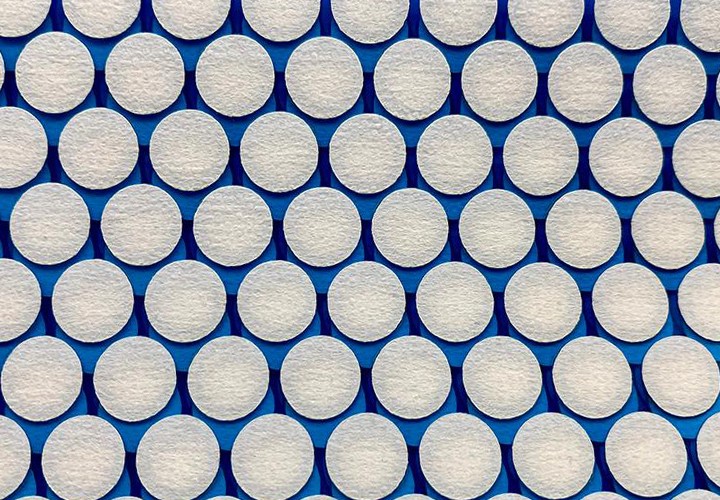

圖1-1防水透氣膜(來源：網絡圖片）

防水透氣膜的原理

在水汽的狀態下，水顆粒非常細小。

根據毛細運動的原理，可以順利滲透到毛細管到另一側，從而發生透汽現象。

當水汽冷凝變成水珠后，顆粒變大，由于水珠表面張力的作用（水分子之間互相“拉扯抗衡”），水分子就不能順利脫離水珠滲透到另一側，也就是防止了水的滲透發生，使透氣膜有了防水的功能。

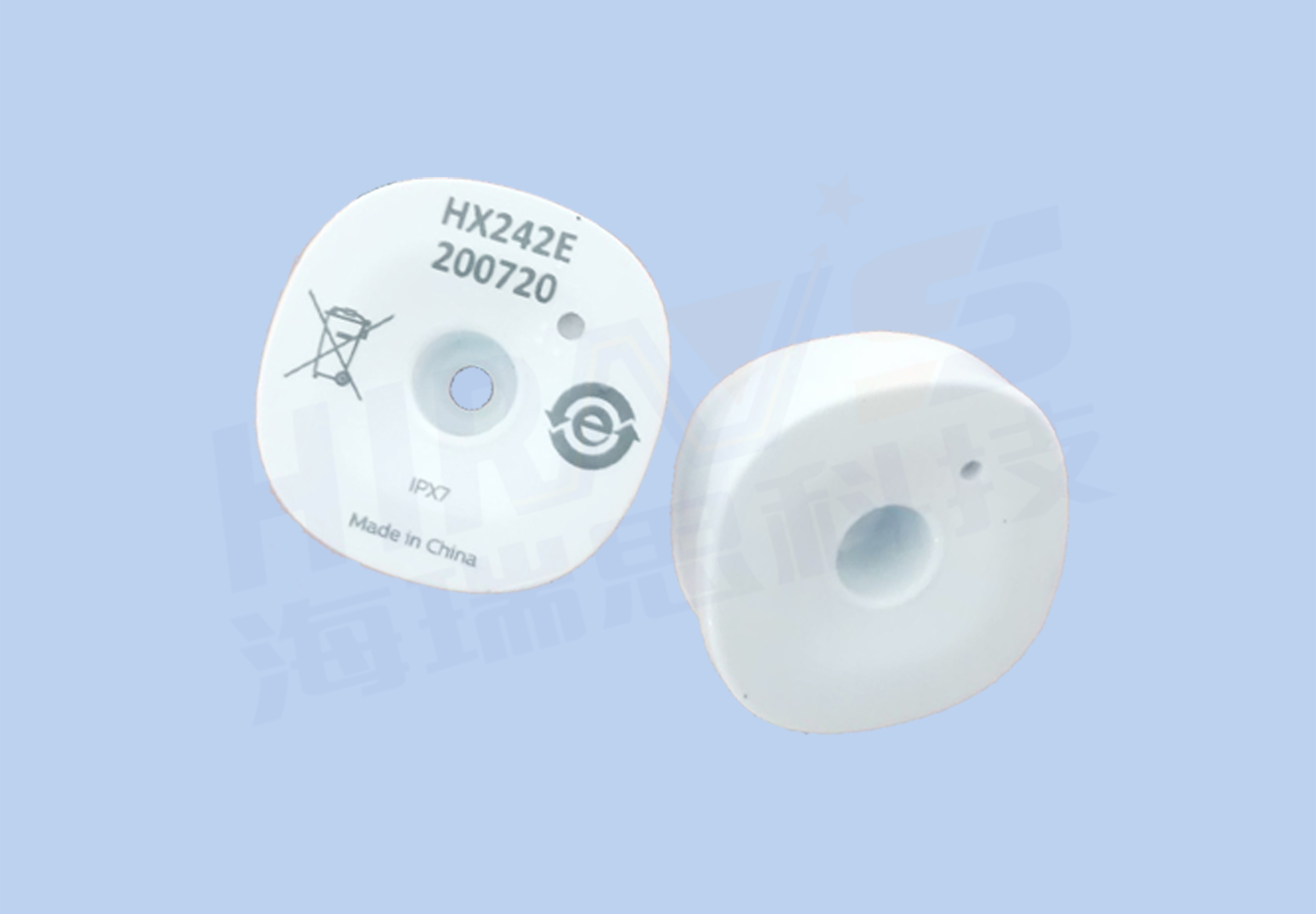

圖2-1電動牙刷后蓋上的防水透氣膜

主要應用于3C數碼產品，如TWS耳機、手機、手表等產品的麥孔和聽筒上。

氣密性和透氣性的檢測方式

 那么防水透氣膜該怎么檢測它的防水性和透氣性呢？

氣密性檢測海瑞思在2021年上半年，專門針對防水透氣膜檢測開發出海瑞思HW真水泄漏檢測儀器。

它具備高靈敏度，高精準度，且可以將泄漏的數據進行量化，實現自動判定防水透氣膜的防水性能是否合格。

通過用真正的水接觸待測膜，然后監測水壓的下降幅度，如果超過設定值，則膜的防水性不合格。

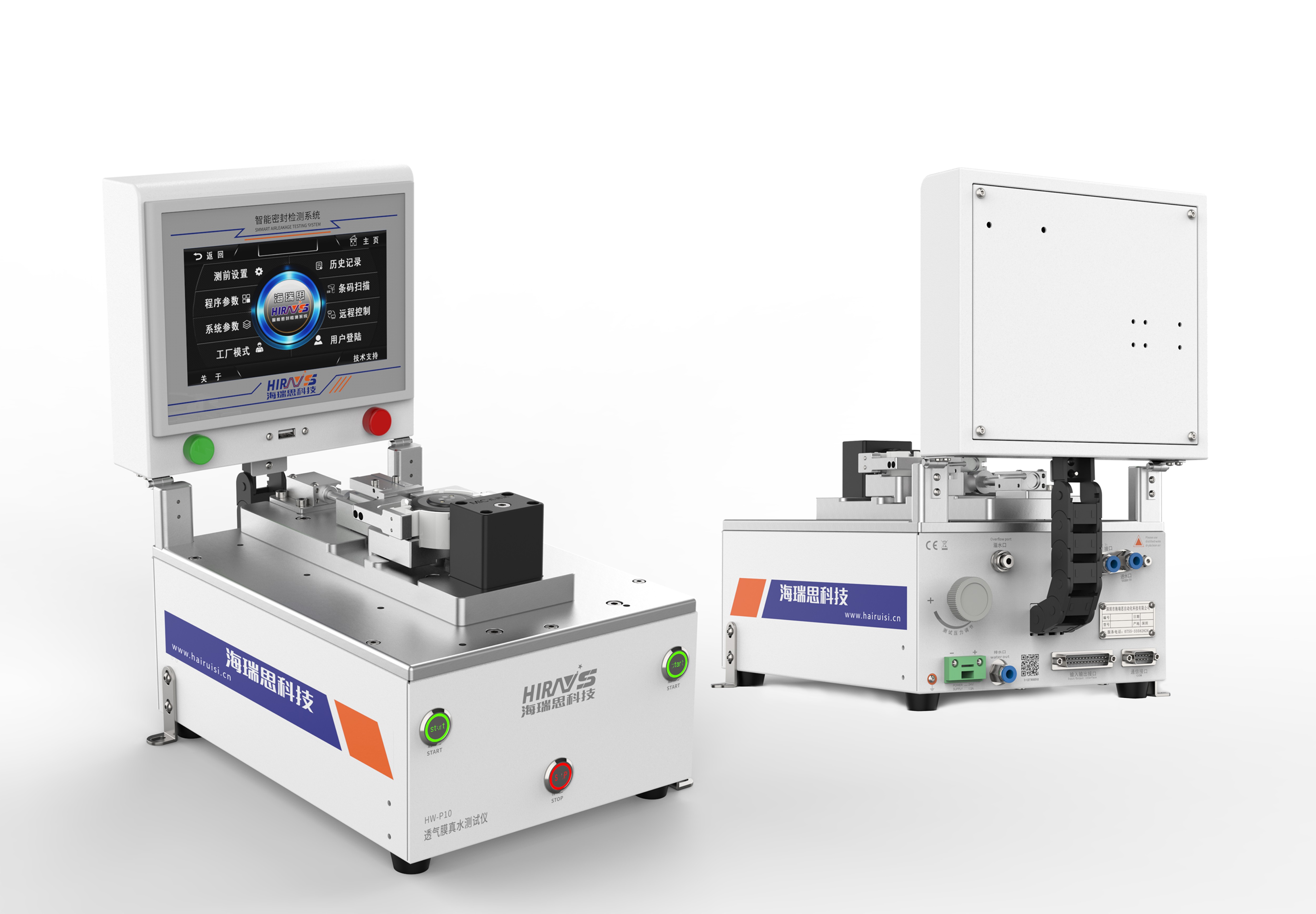

圖3-1海瑞思真水檢測儀

HW真水檢測儀實現檢測結果可量化，改善了目前人工確認的弊端，使帶有防水透氣膜的產品自動化測試判斷和生產變成了可能。

為廣大客戶提高效率的同時，也確保了產品質量。

透氣性檢測海瑞思HW真水泄漏檢測儀器不但具備產品模擬檢測水壓的功能，而且還可以識別防水透氣膜在模擬水壓的作用下是否漏水。

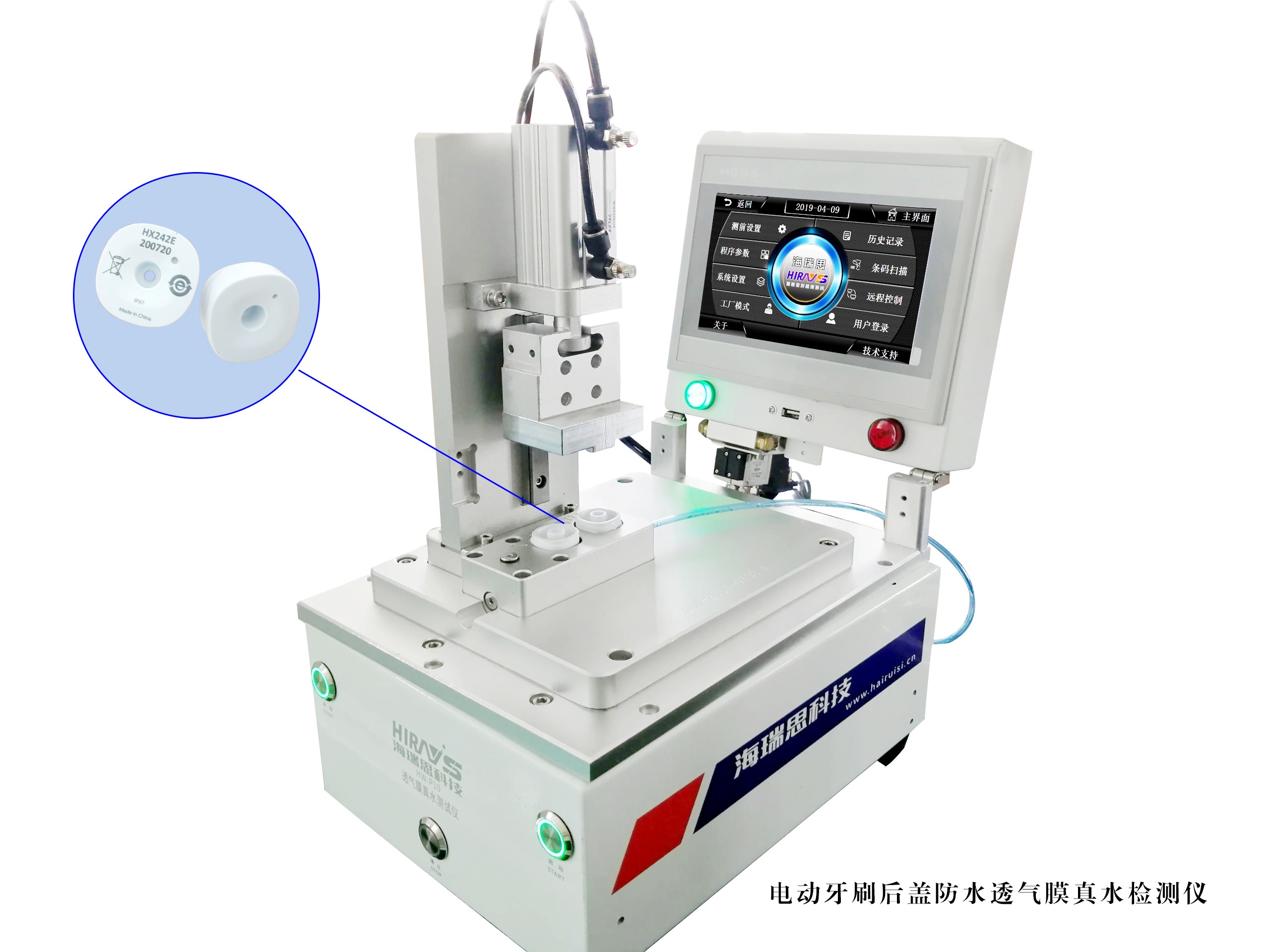

圖3-2電動牙刷后蓋防水透氣膜的真水檢測儀

在上述檢測過程中的抽氣階段，可以通過觀察根據產品參數設定的抽氣上下限，判斷防水透氣膜的透氣性。

抽氣時發現超過下限，則說明該透氣膜不透氣，超過上限的則透氣量太大，達不到要求。

對精度高要求的可以采用流量型檢測儀器，通過流量檢測方式，判定防水透氣膜的透氣性。

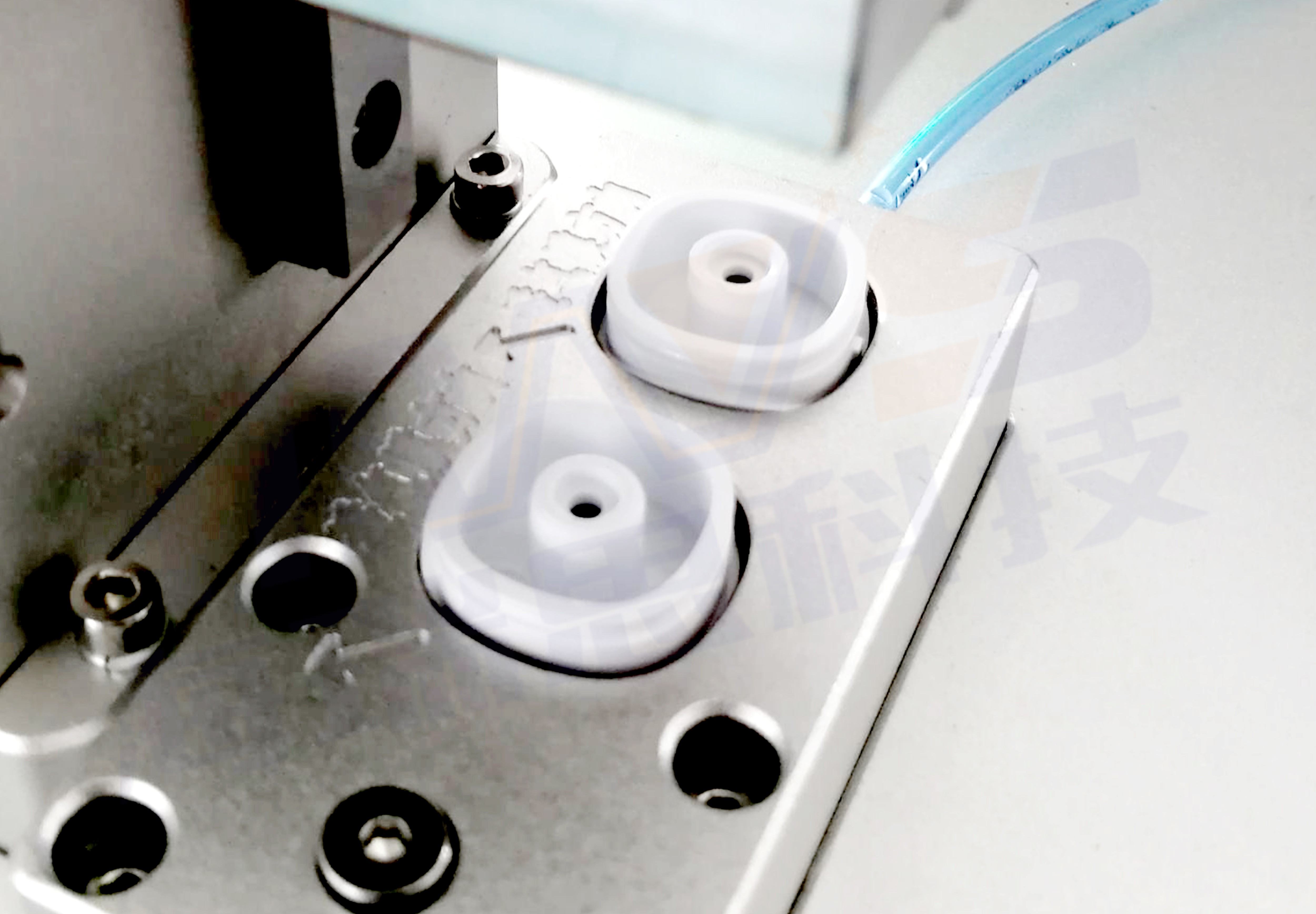

圖3-3電動牙刷后蓋的防水透氣膜氣密性檢測
