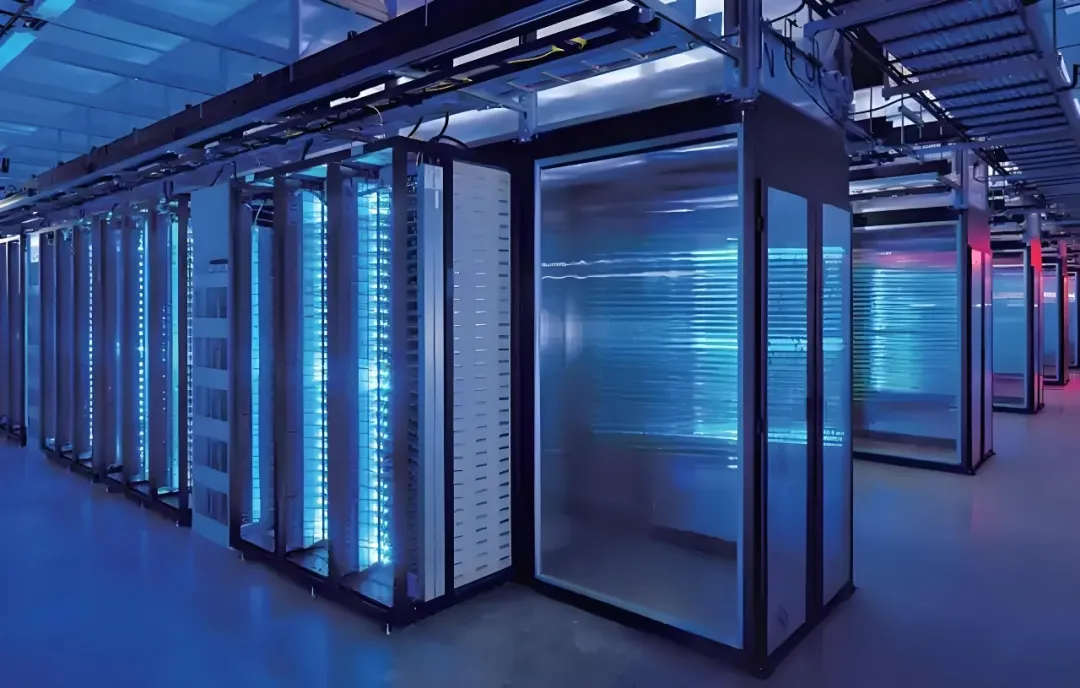

在AI算力密度呈幾何級攀升的當下，數據中心的散熱體系正加速?gòu)娘L(fēng)冷向液冷遷移。以NVIDIA高功率GPU服務器為代表的新一代算力平臺，正在倒逼散熱系統突破傳統邊界，其對穩定性的要求，已遠非“節能增效”的附加屬性，而是成為支撐算力持續輸出的核心基礎設施標準。
如何在長期高負荷運行中，守住“零泄漏”的生命線？已經成為算力中心、儲能系統、高功率電子設備制造商最關注的問題之一。
液冷二次側：被低估的風險暗區

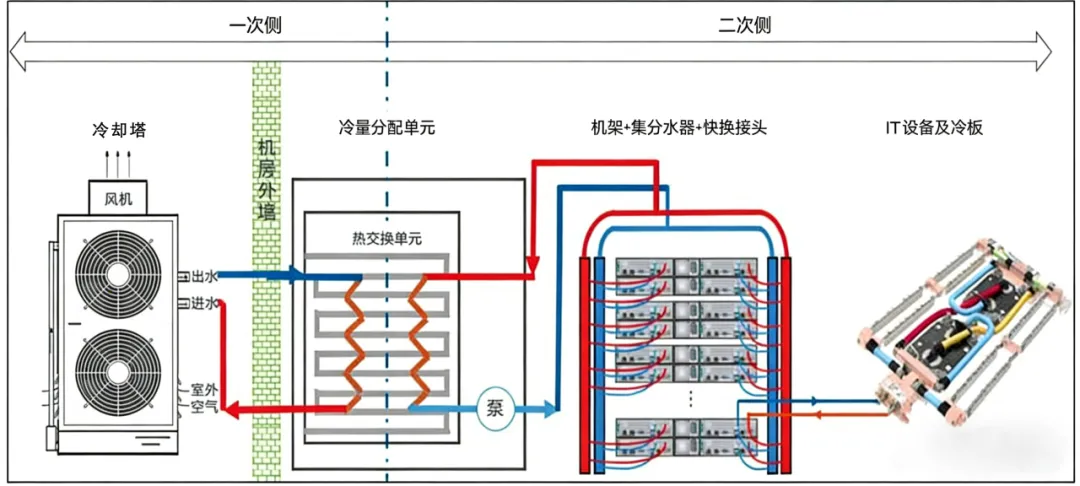

液冷系統分為一次側與二次側，其中二次側是由冷板、不銹鋼波紋管、分水器、UQD快接頭等部件構成的復雜網絡——接口數量多、焊接點密集、裝配精度要求高，是泄漏風險的集中區。
在高功率服務器的嚴苛運行環境中，哪怕是微不可察的初始泄漏，都可能隨著時間推移被持續放大：輕則造成冷卻液損耗、運維成本高企，重則直接引發停機事故，動輒帶來數百萬甚至上千萬元的損失。
也正因此，行業內部已悄然將泄漏控制標準提至10?? Pa·m3/s級別——這一標志性的數值，宣告液冷正式步入“微漏控制時代”，對技術精度的要求達到了前所未有的高度。
高靈敏度的氦質譜檢漏（氦檢），正是保障這一底線的關鍵。本文將聚焦二次側冷卻系統中的冷板、不銹鋼管路與Manifold、UQD快換接頭三大核心部件，解析氦檢的重要性，并介紹海瑞思的解決方案。
1冷板：氦檢是最后一道安全防線

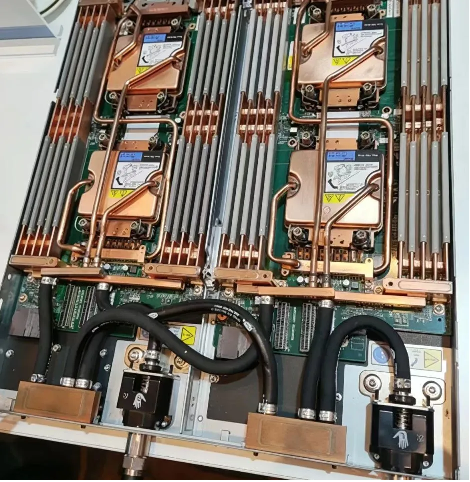

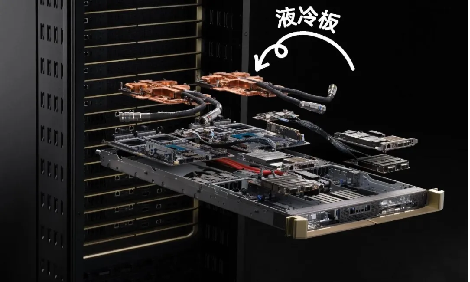

冷板式液冷是目前最成熟、應用最廣的方案，其原理類似“退熱貼”，將銅制水冷板貼合在CPU/GPU等發熱芯片上，帶走熱量。根據與機柜的換熱方式，可分為：
液對氣 (L2A)：機柜內液冷，通過散熱背門（RDHx）排熱，適合舊機房改造。
液對液 (L2L)：通過CDU進行二次側與一次側液體換熱，效率最高，是GB200 NVL72等新一代AI服務器的主流方案。
微通道冷板（MCCP）是未來趨勢。它將內部流道微縮至80–90μm，大幅增加換熱面積，散熱能力顯著提升。在英偉達規劃的全液冷系統VR NVL 144中，運算層將采用MCCP水冷板直貼Vera Rubin芯片，使其成為遍布“精密液體血管”的高密度散熱核心。
為何冷板必須做氦檢？
1微泄漏檢測能力
冷板內部流道復雜，多采用微通道真空釬焊。氦分子極小，氦檢可檢出低至 10?12 mbar·L/s的極微小漏點，遠超水檢、氣泡檢等傳統方法，能在出廠前徹底排除隱患。
2保障設備與業務安全
數據中心液冷液多為導電或不導電冷卻液。一旦發生泄漏，極易導致CPU/GPU、主板短路，引發火災或整機柜燒毀，帶來數千萬美元的損失。氦檢通過提前攔截微漏，避免了“小漏拖成大事”。
3確保高可靠性與運營效率
氦檢能精確定位焊縫或材料缺陷，確保冷板泄漏率低于 0.001 mL/min。這能減少因長期運行導致的性能衰減和維護停機，對需要7×24小時高可靠運行的AI算力集群至關重要。
4支撐高計算密度熱管理
在單機柜功率動輒幾十kW的AI機柜中，局部過熱足以導致芯片降頻甚至宕機?？煽康拿芊饽芫S持冷卻液的有效傳熱，防止因微漏導致的局部熱點和系統卡頓。

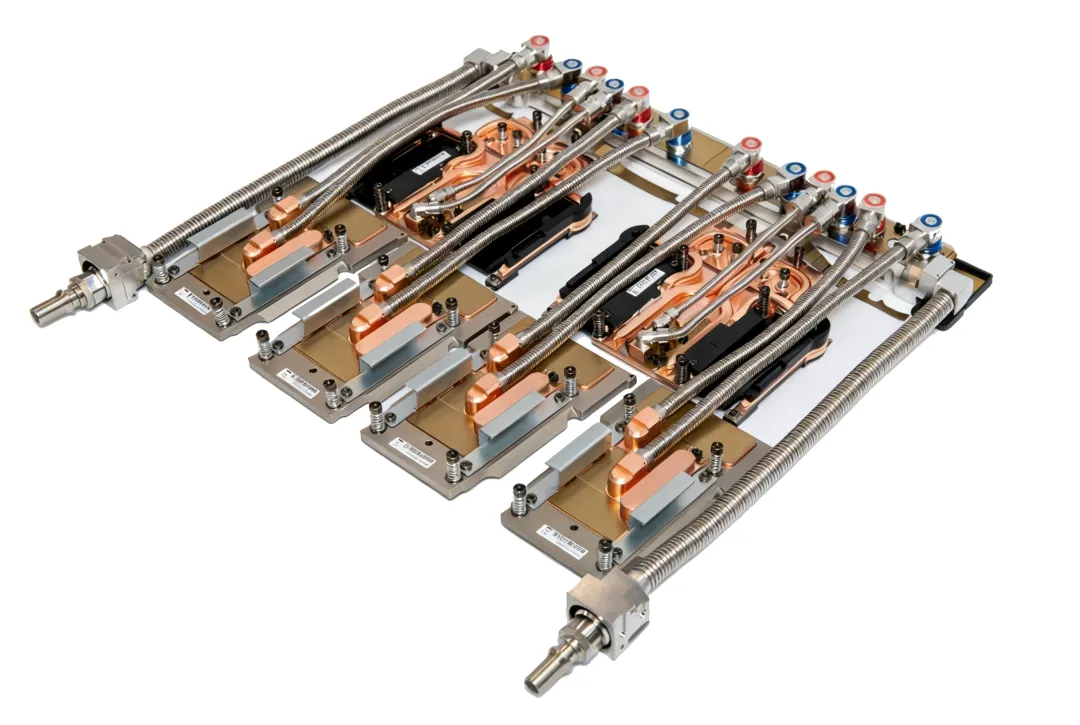

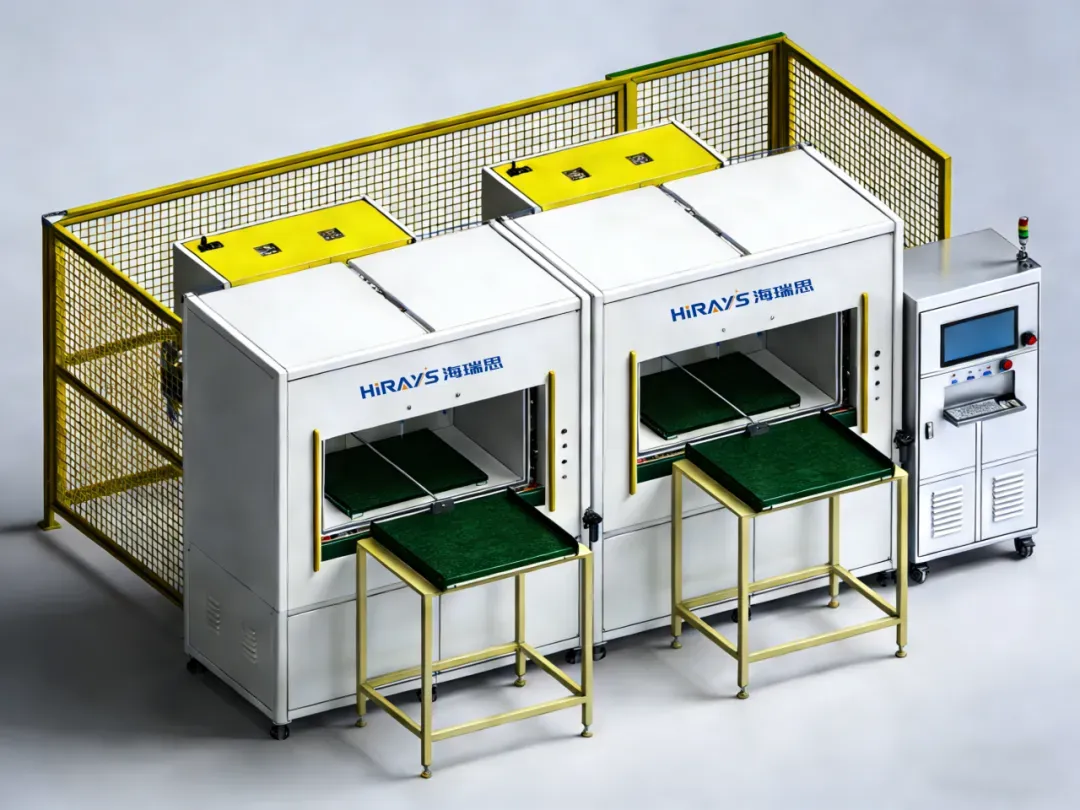

? 冷板氦檢系統
2管路與Manifold：氦檢是“生命線”

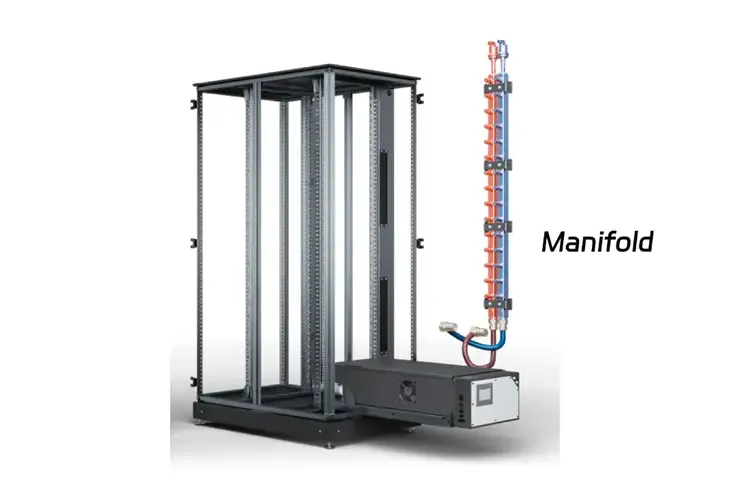

新一代英偉達Rubin方案大規模采用不銹鋼波紋管替代傳統橡膠軟管，并廣泛使用不銹鋼Manifold（分集液管）。Manifold作為連接CDU與冷板的關鍵部件，其密封可靠性是液冷系統的“生命線”。
? 液冷管路
Manifold的主要泄漏風險點
焊接缺陷：數十至數百個焊點中，可能存在肉眼不可見的微觀缺陷。
連接部位：螺紋、法蘭、快接頭等依賴密封圈，易受安裝工藝和環境老化影響。
材料缺陷：金屬加工過程中可能產生的微觀孔隙或應力裂紋。
傳統的水檢或壓降測試，僅能發現較大泄漏，對液冷系統敏感的微泄漏（漏率低于 10?? mbar·L/s）則束手無策。而氦檢技術憑借可檢出低至10?12 mbar·L/s 的極微小漏點的能力，成為歧管制造與集成環節不可替代的終極檢測手段，能在隱患萌芽階段實現“零泄漏”預防。

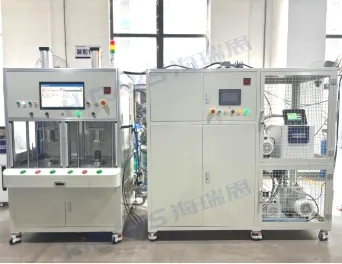

? 波紋管氦檢系統
3 UQD快換接頭：100%氦檢為生產標準

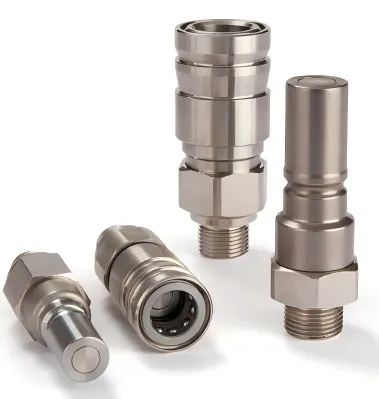

UQD（快換接頭）是液冷循環系統的關鍵“關節”，安裝在Manifold與服務器之間，實現帶液帶壓下的瞬時插拔而不滴漏。它讓服務器維護無需排空整條管路冷卻液，極大提升了運維效率并降低了泄漏風險。
隨著AI算力需求的爆發式增長，UQD作為液冷規?；渴鸬暮诵牟考?，其市場價值也大幅提升。
氦檢是減少使用UQD中冷卻液泄漏的重要環節——丹佛斯 (Danfoss)、派克漢尼汾 (Parker Hannifin)等多家行業頭部企業已將100%氦檢作為UQD的生產標準；英特爾聯合行業伙伴推動的UQD互操作聯盟，強調通過高精度氦檢建立統一、可靠的質控體系。
通過氦檢，可以有效識別接頭密封面、焊縫或材料的微觀缺陷，確保UQD在高壓、高頻插拔的嚴苛工況下依然保持優異的密封性能，從而顯著降低冷卻液泄漏風險，提升數據中心液冷系統的安全性、穩定性和運維效率。

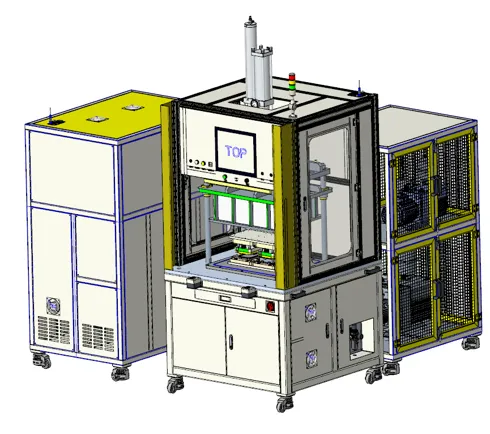

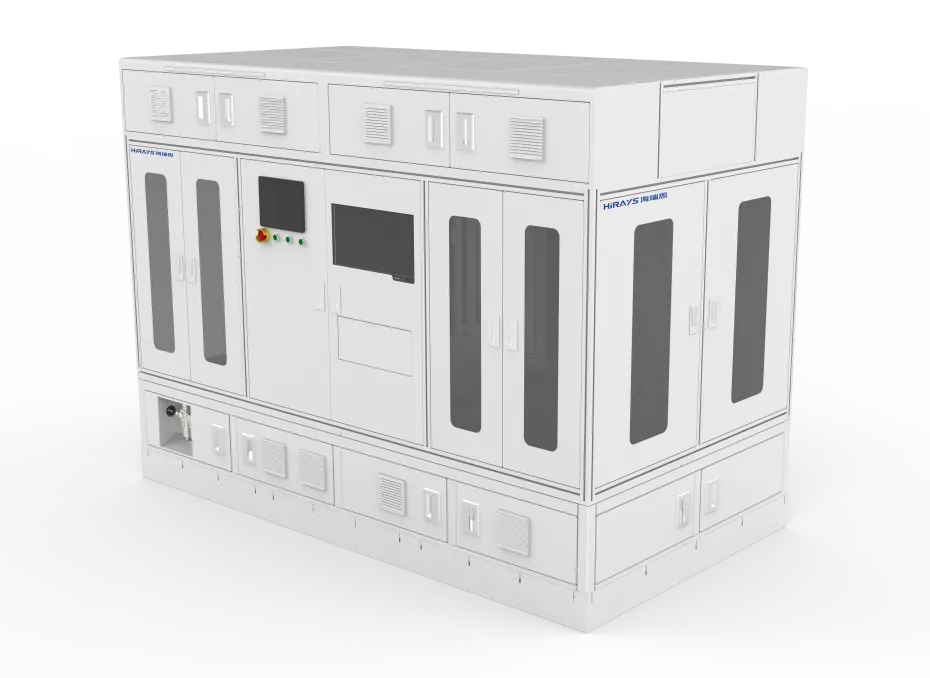

? 液冷快接頭自動化檢測設備
4海瑞思HM-400：為液冷“零泄漏”護航
針對二次側液冷組件的高標準檢測需求，海瑞思自主研發的HM-400氦質譜檢漏儀具備多重優勢，可滿足液冷系統組件高精度、高效率的密封檢測要求。
目前，以HM-400為核心的泄漏檢測方案已獲得多家液冷行業頭部客戶的認可，并形成多套可直接交付的標準化檢測方案。
? 氦檢測試平臺
核心優勢
超高精度：最小可檢漏率可達 5×10?13 Pa·m3/s，輕松覆蓋冷板、Manifold、UQD等嚴苛的泄漏率要求。
靈活檢漏：支持正負壓檢漏，自動跟蹤本底，適應不同組件和工況的測試需求。
高效穩定：優化的質譜系統和智能算法確保全量程快速響應；高可靠性真空系統實現快速清氦，提升產線節拍。
抗干擾強：支持氮?dú)馄瓶?，且不受環境氦氣干擾，保證檢測結果的準確性。
工業級可靠：支持7×24小時長時間在線測試和幾秒一次的高頻檢測；雙銥絲離子源設計，可有效防大氣沖擊，保障設備長期穩定運行。
定制化服務：可根據客戶需求提供定制化的檢漏系統和全流程培訓服務，確?？蛻?hù)省心放心。
降本增效：核心部件完全自研，交期短、更換方便，售后響應速度快，幫助企業降低質量風險與綜合成本。
守住“零泄漏”，共贏AI算力時代
如今，算力已成為數字時代的“新電力”，數據中心則是“新工廠”。在液冷這條賽道上，能否嚴格守住冷板、UQD、Manifold等關鍵部件的“零泄漏”標準，直接決定了企業在技術迭代和量產競爭中的優勢地位。
海瑞思將持續以專業的密封檢測方案，與液冷行業伙伴攜手同行，為AI算力的安全、穩定運行提供可靠的技術和服務支持，共同迎接高密度、高可靠AI算力時代的全面到來。
